1. Teknisk løsning
| Prosjektnavn | Tilpasset varmluftsirkulasjonsovn (DS-LH135) |
| Referansenummer | 20200518032 |
| Dato | 2020/5/18 |
| Godkjent | Mr He |
| Utkastet | Mr Li |
| Kommersiell | Zhang Yu |
| Telefon: | 13671719019 |
| I. Utstyrsformål og samsvarsstandarder | ||
| Samsvarer med standarder for utstyrsproduksjon | Samsvarer med følgende standarder for elektriske varmlufttørkeovner: GB/T 30435-2013 standard, GB 5959.4-92 sikkerhetsstandard, GB/T 20033-2011 varmluftsirkulasjonsovn standard | |
| 2. Produktapplikasjon | Egnet for gjennomføring av varmemotstand, fuktmotstand, tørrhetsmotstand, høy/lav temperatur tilpasningsevnetesting, lavtemperatur konstant temperatur vedlikehold, og lagring av elektroniske og elektriske produkter, overflatebehandlinger, instrumenter, plast, metallurgi, etc. Spesielt egnet for høy/lav temperatur tilpasningsevne testing av optiske fibre, krystaller, presisjons induktorer, PCB-behandlede produkter, PCB-behandlede også som a reliated produkter. testenhet for kvalitetskontrollteknikk. Det er også egnet for kvalitetstilsynsbyråer, forskningsinstitusjoner og universiteter for å evaluere produktytelse og kvalitet. | |
| 3. Forbudte stoffer | Følgende stoffer er strengt forbudt for testing: brannfarlige, eksplosive, sterkt etsende eller sterkt radioaktive materialer. | |
| II. Utstyrsspesifikasjoner | ||
| 1. Utstyrsnavn | Tilpasset varmluftsirkulasjonsovn med høy temperatur | |
| 1. Utstyrsmodell | DS-5800H | |
| 2. Primære tekniske parametere | ||
| Tilpasset varmluftsirkulasjonsovn | ||
| 2.1 Innvendige kammerdimensjoner | 2200 × 1200 × 2200 mm (Bredde × Dybde × Høyde) | |
| 2.2 Ytre dimensjoner | 3000 × 1400 × 2900 mm (inkludert viftemotor) | |
| 2.3 Temperaturområde | RT 20 til 180°C | |
| 2.4 Kontroller | LCD berøringsskjermkontroller | |
| 2.5 Driftsmoduser | 1 Tidsinnstilt drift 2 Drift med konstant verdi 3 Programmert drift | |
| 2.4 Kontinuerlig driftstemperatur | 160°C | |
| 2.5 Temperatursvingninger | ±1°C | |
| 2.6 Temperaturuniformitet | ±2,5 % av settpunkt | |
| 2.7 Oppvarmingshastighet | ≥3 °C/min (gjennomsnitt) | |
| 2.8 Temperaturoppløsning | 0,1°C | |
| 2.9 Temperaturuniformitet | 100°C: s 2°C | |
| 2.10 Volum | 5,8 m³ | |

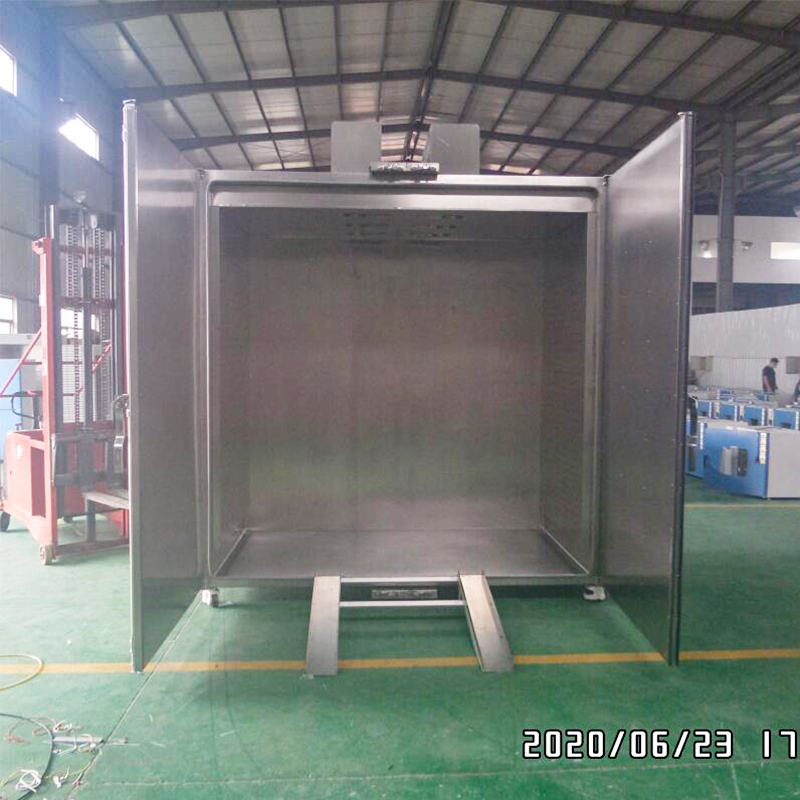

| 2.11 Vareoverføringsrampe | 2200x1000mm | |
| 2.12 Intern kammer lastekapasitet | 1,5 tonn | |
| 2.13 Strømforsyning (ca.) | 380V/50Hz | |
| 2.14 Totalt strømforbruk | Ca. 25kW | |
| 3. Utstyrsstruktur og materialer | ||
| 3.1 Innkapslingskonstruksjonsmaterialer | Struktur | Innvendig strukturell forsterkning består av en vinkelstålramme, med komponenter lagdelt fra ytre til indre: kabinettskall – varmeisolasjon steinull – ramme – luftkanal – indre kammer – prøvestativ. Styresystemet er plassert i et eksternt montert styreskap på høyre side av enheten, mens viftemotoren er plassert på høyre flanke for generering av aksial luftstrøm. |
| Ytre dekselmateriale | Kabinettet har en børstet finish i 304 rustfritt stål. | |
| Innerforingsmateriale | Konstruert av premium SUS304 speilbehandlet rustfri stålplate. | |
| Dørlås | Har snap-lock dørfester for enkel bruk. | |
| Isolasjonslag | Isolert med 5052 aluminiumoksid brannhemmende ull. | |
| Hjul | Utstyrt med fire Fuma-hjul (enkel lastekapasitet: 1000 kg). | |

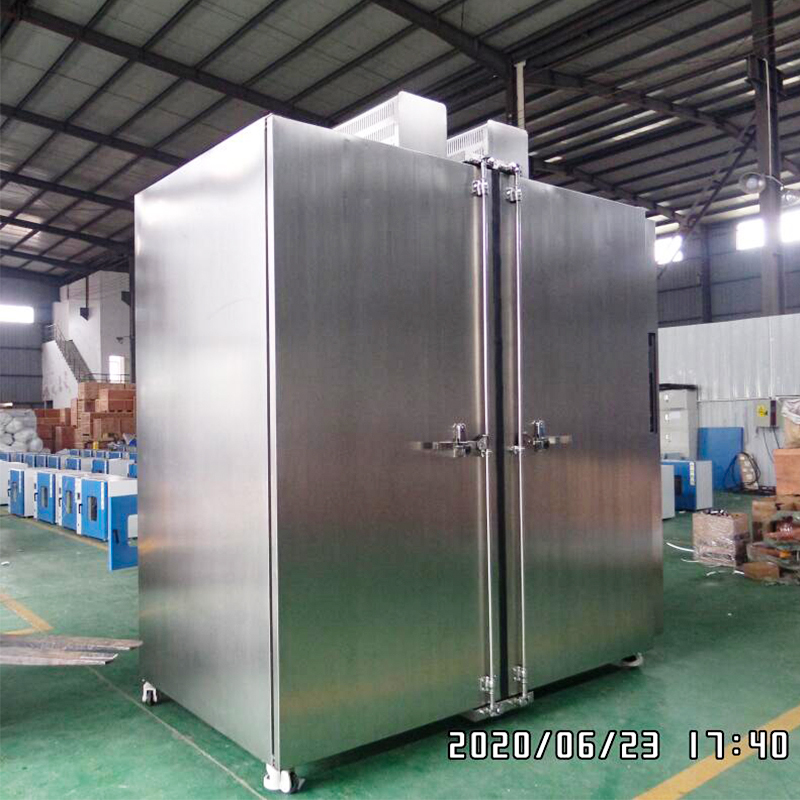

| Dør | Dobbeldørskonfigurasjon uten visningsvindu, med ergonomiske snap-lock-mekanismer. Dørrammer har multi-tetning med spesialiserte høy-/lavtemperaturbestandige silikongummipakninger. | |

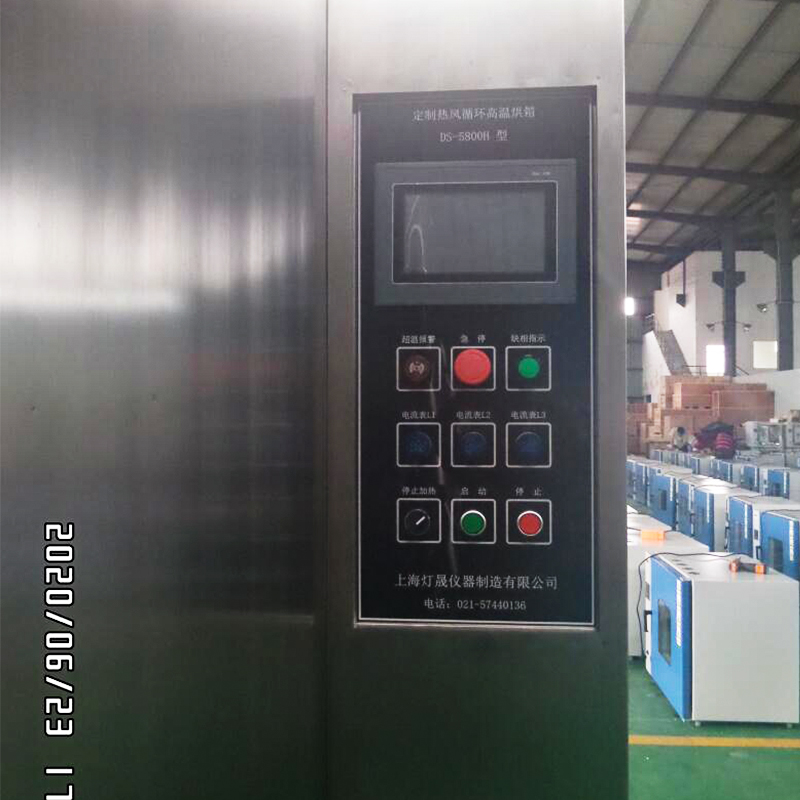

| 3.2 Kontrollsystem | Kontroller | Tommers fargeberøringsskjerm |
| Grensesnittskjerminformasjon | Gjeldende driftstemperatur, innstilt temperatur, driftstid, antall driftssegmenter (hvis innstilt) og annen informasjon | |
| Settpunktdrift | Langtidsdrift etter innstilling av temperatur | |
| Planlagt utførelse | Still inn temperaturen og varigheten av driften når den innstilte temperaturen er nådd. Enheten vil stanse driften når den angitte varigheten er fullført. | |
| Programutførelse | Still inn temperatur 1, innstilt varighet 1, innstilt temperatur 2, innstilt varighet 2. Opptil 15 temperatur- og varighetssegmenter kan programmeres. Etter å ha fullført programmeringen, vil utstyret fungere sekvensielt i henhold til forhåndsinnstilte temperaturer og varigheter. Etter fullføring av hvert operasjonssegment vil enheten automatisk stoppe. | |
| 3.3 Luftdistribusjon og sirkulasjonssystem | Vifte | 2 høytemperaturbestandige viftemotorer høytemperaturbestandige legeringsturbinvifte, som oppnår tvungen konvektiv diffusjonssirkulasjon |
| Vifte drive | Aksial strømning | |
| Kanalsirkulasjon | Parallell kanaldesign med varmluft som beveger seg fra høyre til venstre. Baffler installert i kanalen sikrer at både lufttrykk og hastighet oppfyller teststandarder, samtidig som de muliggjør rask temperaturstabilisering ved åpning/lukking av døren. | |
| Test port | Diameter 50mm, 1 på venstre side | |
| 3.4 Varmesystem | ① | Varmesystemet bruker en varmluftssirkulasjonsoppvarmingsmetode, som sikrer jevn temperaturfordeling og pålitelig temperaturkontroll. |
| ② | Både temperaturkontroll og effekt beregnes av en mikrodatamaskin, som automatisk justerer varmeeffekten i henhold til interne belastningsnivåer. Dette oppnår høy presisjon og energieffektivitet, noe som resulterer i større miljømessig bærekraft og energibesparelser. | |
| ③ | Primære systemkomponenter: varmerør, solid-state reléer, etc. | |
| 4. Feilalarmsystem | ||
| Utstyrssikkerhetsbeskyttelse | 1. Uavhengig temperaturbegrenser med automatisk varmeavskjæring ved overoppheting, gir effektiv prøvebeskyttelse. 2. Nødstoppknapp for øyeblikkelig å kutte hovedstrømforsyningen i kritiske situasjoner. 3. Trefargede indikatorlamper overvåker temperaturoverskridelse og viftemotordrift. Enhver uregelmessighet utløser hørbare og visuelle alarmer. 4. Jordfeilbryter. 5. Fasefeilbeskyttelsesenhet. | |
| 5. Introduksjon til utvalgte elektriske komponenter | ||
| Instrumentering | LCD integrert modul instrumentering viser flere sett med data på en enkelt skjerm med stabil og nøyaktig signaloverføring. Instrumentet har PID-logikkdrift, selvinnstillingsfunksjonalitet og manuell parameterintervensjon. | |
| Solid state relé | Bruker solid-state reléer av høy kvalitet | |
| Temperatursensor | Bruker PT100-sensorer | |
| 6. Teknisk dokumentasjon levert | ||
| Dokumenter | Bruksanvisning for utstyr, garantikort, samsvarssertifikat, elektrisk skjematisk diagram | |
| 7. Valgfritt tilbehør (valgfritt) | ||
| Datalagring | USB-lagring, regnearkdatalagring (500 yuan) | |
| Skriver | Termisk papirutskrift, justerbar utskriftsintervalltid (1500 yuan) | |
| Inertgassinjeksjonsport | Intern U-formet fordeling, blenderåpning 16 mm (ytre diameter) (2000 yuan) | |
| Gassstrømmåler | Kontroller gasskanalen for å regulere gassstrømningshastigheten (25000 yuan) | |
| III. Utstyrsmiljø Installasjonskrav | ||
| Krav til installasjon av utstyr | Omgivelsestemperatur og luftfuktighet: 5°C til 30°C, relativ fuktighet: <85 % | |
| Ingen intense vibrasjoner i nærheten | ||
| Ingen direkte sollys eller andre direkte varmekilder | ||
| Ingen sterke elektromagnetiske felt i nærheten | ||
| Ingen høye konsentrasjoner av støv eller etsende stoffer i nærheten | ||
| Rommet må være godt ventilert. | ||
| Ingen sterke luftstrømmer i nærheten; hvis tvungen luftstrøm er nødvendig, må den ikke rettes mot enheten. | ||
| Utstyret skal plasseres på et fast, jevnt underlag og holdes i horisontal stilling. | ||
| Det må opprettholdes en klaring på minst 50 cm mellom baksiden av utstyret og veggen, med minst 50 cm klaring på begge sider. | ||
| IV. Aksept og garanti | ||
| Parametere | Dataene ovenfor ble målt under drift under tomgangsforhold. | |
| Aksept | Aksept testing shall be completed within one week of the equipment arriving at the buyer's designated delivery address. | |
| Garanti | Garantiperioden skal være 12 måneder etter fullført aksept. Utover denne garantiperioden påløper rimelige kostnader for reservedeler. | |
| V. Ledetid for produksjon og transportmetode | ||
| Ledetid for produksjon | Levering innen 30 virkedager fra datoen forskuddsbetalingen er kreditert leverandørens konto. | |
| Transportmetode | Veitransport; fraktcontainere som oppfyller kravene i QB/WD008-2001. Leveringssted: Kundeangitt punkt (unntatt levering oppe). Lossing foretas av kjøper. | |
