Tilpassbar fotokromisk glassfilmovn

Brukerhåndbok for ovn med fargeskiftende glassfilm

I. Anvendelsesområde

Dette utstyret er egnet for tørking og gjennomføring av forskjellige konstanttemperaturtilpasningstester på forskjellige produkter eller materialer, inkludert elektriske apparater, instrumenter, målere, komponenter, elektronikk, elektrisk utstyr, bildeler, romfartskomponenter, kommunikasjonsutstyr, plast, maskineri, kjemikalier, matvarer, kjemiske produkter og maskinvareverktøy under miljøforhold med konstant temperatur.

Viktige tekniske parametere

Temperaturområde: RT 20 til 120°C

Kontinuerlig driftstemperatur: 90 ℃

Temperaturstabilitet: ±1℃

Temperaturuniformitet: ±5 ℃

Tidsrekkevidde: 1–999 minutter

Hyller: 6 enheter (bikakepaneler av aluminium, sømløs konstruksjon)

Effekt: 9000W

Strømforsyning: 380V/50Hz

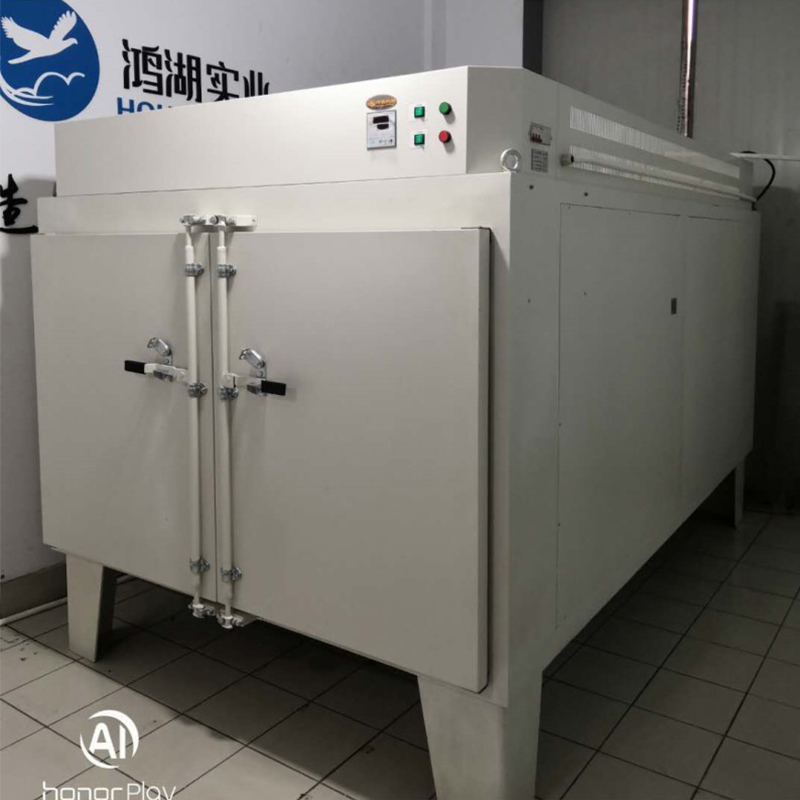

III. Produktets strukturelle egenskaper

Skapet bruker kaldvalset stålplate av høy kvalitet med elektrostatisk pulverlakk. Belegget er hardt, slitesterkt og gir eksepsjonell rustmotstand.

Arbeidskammeret er konstruert av førsteklasses rustfritt stålplate, med avrundede hjørner for en jevn, strømlinjeformet finish som letter enkel rengjøring.

Rommet mellom skapet og arbeidskammeret er fylt med ultrafint glassullisolasjonsmateriale, som gir utmerket termisk oppbevaring. Dette sikrer effektivt stabile og nøyaktige interne temperaturer samtidig som innvirkningen på det omgivende miljøet minimeres.

En rasjonell varmluftsirkulasjonskanal er integrert i kammeret, noe som fremmer jevn temperaturfordeling og akselerert oppvarming. En avtrekkskanal forenkler kontrollert ventilering av luft fra kammeret. Skulle den utblåste luften bære lukt eller giftige stoffer, kan kanalen enkelt kobles til eksternt rør for rettet utlufting til et angitt sted.

Temperaturregulering bruker mikroprosessorbasert intelligent digital teknologi, med industriell PID-selvjustering og en firesifret dobbel LED-skjerm. Dette sikrer høy kontrollpresisjon, eksepsjonell interferensmotstand og brukervennlig drift (se kontrollerhåndboken for detaljer).

IV. Installasjon og igangkjøring

1. Unngå å bruke kraft på glassflatene under transport og unngå støt på kammerkroppen.

2. Etter å ha plassert enheten på gulvet, sørg for at den er vannrett. Juster underlaget hvis underlaget er ujevnt.

3. Ikke bruk instrumentet i direkte sollys eller i fuktige omgivelser med høy temperatur.

4. Plasser enheten vekk fra kilder til elektromagnetisk interferens og sørg for at utstyrets jordledning er effektivt jordet.

5. Under normal drift, ordne gjenstander inne i kammeret slik at de ikke hindrer luftstrømmen, noe som sikrer jevn temperaturfordeling.

6. Strømforsyningen er AC 380V 50Hz. Det må brukes en fire-pins stikkontakt med 25A eller høyere med pålitelig jordforbindelse. Ikke bruk en trepinners stikkontakt uten modifikasjoner. Strømforsyningen er AC 380V 50Hz og krever en trefaset stikkontakt med pålitelig jordforbindelse.

7. Ikke plasser strømkabelen nær baksiden av enheten, og la heller ikke instrumentet eller andre gjenstander trykke på strømkabelen for å unngå skade.

V. Produktets bruksanvisning

1. Åpne kammerdøren og plasser gjenstander som skal behandles på de innvendige hyllene (unngå overbefolkning for å tillate tilstrekkelig luftsirkulasjon i kammeret). Lukk døren.

2. Koble til strømforsyningen ved å sette støpselet inn i en 380V-kontakt. Sett strømbryteren på høyre side av kontrollpanelet til 'ON'-posisjon. Det digitale displayet vil lyse, noe som indikerer at utstyret er i drift.

3. Still inn ønsket kammertemperatur ved hjelp av temperaturregulatoren på kontrollpanelet.

4. Instrumentet starter driften og når gradvis den innstilte temperaturen. Når den nødvendige tørketiden er fullført, avsluttes prosessen.

5. Slå av strømforsyningen. La kammertemperaturen nærme seg omgivelsesforholdene før du åpner døren og fjerner gjenstander.

【！】 Forsiktig: Vær forsiktig når du åpner døren for å hente gjenstander, da gjenværende varme kan forårsake brannskader. Brannfarlige eller eksplosive materialer må ikke plasseres inne i tørkeovnen.

Spesielle merknader

⑴ Produkter gjennomgår strenge tester før de sendes. Kalibrering er generelt unødvendig. Men hvis den brukes i tøffe omgivelser eller ved temperaturer som overstiger det anbefalte området, kan det oppstå avvik mellom den viste temperaturen og den faktiske kammertemperaturen. Skulle avvik overstige tekniske spesifikasjoner, se temperaturregulatorens bruksanvisning for nødvendige justeringer.

⑵ Under normal drift, hvis kammerdøren forblir åpen i en lengre periode, kan det forekomme midlertidige temperatursvingninger ved lukking av døren. Dette er et normalt fenomen.

◆ Panelfunksjoner

Definisjoner av indikatorlys

1. 'RUN/AT'-indikatorlampe: Lyser under drift og slukker ved ferdigstillelse; blinker under selvinnstilling.

2. 'OUT'-indikator: Lyser når varmeeffekten er aktiv; slukket ellers.

3. 'ALM'-indikator: Lyser under overtemperaturalarm; slukket ellers.

VI. Drift og bruksmetoder

1. Når kontrolleren slås på, viser den øvre skjermraden 'InP' og den nedre raden viser 'områdeverdien' i omtrent 3 sekunder før den går inn i normal visningsmodus.

2. Referanse og innstilling av temperatur og konstant temperaturvarighet

Trykk på 'Set'-tasten for å gå inn i temperaturinnstillingsmodus. Den nedre raden på displayet viser ledeteksten 'SP', mens den øverste raden viser temperaturinnstillingspunktet (med enhetssifferet blinkende til å begynne med). Juster ønsket settpunkt ved å bruke shift-, inkrement- og dekrementtastene. Trykk på 'Set'-knappen igjen for å gå inn i innstillingsmodus for konstant temperatur. Den nedre raden på displayet viser meldingen "St", mens den øvre raden viser innstillingsverdien for konstant temperatur (med enhetssifferet blinkende først). Bruk shift-, increment- og decrement-knappene for å justere til ønsket innstillingsverdi. Trykk på 'Set'-knappen en gang til for å gå ut av denne innstillingsmodusen; endrede verdier lagres automatisk.

Når den konstante temperaturtiden er satt til '0', indikerer dette at ingen tidsstyrt funksjon er aktiv. Regulatoren fungerer kontinuerlig, med den nedre raden i displayet som viser temperatursettpunktet. Når den innstilte tiden ikke er '0', viser den nedre raden i displayvinduet medgått tid med siste desimal opplyst. Når den målte temperaturen når settpunktet, begynner timeren å telle ned. Det opplyste desimaltegnet blinker. Når tiden er fullført, opphører driften, den nederste raden viser "End", og summeren høres i 30 sekunder. Etter at operasjonen er avsluttet, vil syklusen startes på nytt ved å trykke og holde inne 'Reduksjon/Restart'-tasten i 3 sekunder.

3. Under en overtemperaturalarm lyder summeren kontinuerlig og 'ALM'-alarmindikatoren tennes. Hvis en overtemperaturalarm oppstår på grunn av endring av temperaturinnstillingspunktet, tennes 'ALM'-indikatoren, men summeren høres ikke.

4. Ved å trykke på en hvilken som helst tast vil lyden stilles når den høres.

5. ‘Shift’-tast: Ved å trykke på denne tasten i settpunktmodus skifter settpunktverdien for blinkende modifikasjon.

6. 'Reduser'-tast: Trykk kort i innstillingsmodus for å redusere verdien; trykk og hold for kontinuerlig reduksjon.

7. 'Øk'-tast: Trykk kort i innstillingsmodus for å øke verdien; trykk og hold for kontinuerlig økning.

8. Hvis ingen tast trykkes i løpet av ett minutt under innstillingsmodus, går kontrolleren automatisk tilbake til normal visning.

9. Skulle den øverste raden på regulatorens display vise '----', indikerer dette en feil med temperaturføleren eller selve regulatoren. Vennligst inspiser temperatursensoren og dens ledninger grundig.

System selvinnstilling

Systemselvjustering kan utføres når temperaturkontrollytelsen er utilfredsstillende. Betydelig temperaturoverskridelse kan forekomme under selvinnstilling; brukere bør vurdere denne faktoren fullt ut før de starter prosessen.

For å starte selvinnstilling av systemet fra ikke-settpunkt-modus, trykk og hold inne "Shift/Self-Tune"-tasten i 6 sekunder. 'RUN/AT'-indikatoren vil blinke. Etter fullføring vil indikatoren slutte å blinke, og kontrolleren vil få et optimalisert sett med system-PID-parametere, som automatisk lagres. Under selvinnstilling vil et trykk på og holde inne "Shift/Self-Tune"-tasten i 6 sekunder for å avslutte prosedyren.

Skulle det oppstå en overtemperaturalarm under selvinnstilling, vil 'ALM'-alarmindikatoren forbli avslått og summeren vil ikke høres; varmealarmreléet vil imidlertid automatisk koble fra. 'Set'-tasten er inaktiv under selvinnstilling. Uansett om en konstant temperaturperiode er innstilt, vil den nederste raden på regulatordisplayet alltid vise temperatursettpunktet.

Rådgivning og innstilling av interne temperaturparametre

Trykk og hold Set-tasten i ca. 3 sekunder. Den nedre raden på kontrolleren viser passordmeldingen "Lc", mens den øvre raden viser passordverdien. Bruk Øk-, Reduser- og Shift-tastene for å endre passordet til ønsket verdi. Trykk på Set-tasten igjen. Hvis passordet er feil, går kontrolleren automatisk tilbake til normal visningsmodus. Hvis passordet er riktig, går det inn i den interne temperaturparameterinnstillingstilstanden. Ved å trykke på Set-tasten igjen tillater sekvensiell endring av hver parameter. Trykk og hold Set-tasten i 3 sekunder for å gå ut av denne tilstanden; parameterverdier lagres automatisk.

VII. Forholdsregler

1. Brannfarlige og flyktige kjemiske stoffer må ikke plasseres inne i skapet.

2. Skulle det oppstå unormaliteter, lukt eller røyk under drift, slå av strømforsyningen umiddelbart. Brukere må ikke forsøke å reparere selv; kontakt vårt firmas reparasjonsavdeling for inspeksjon og service av kvalifisert personell. (Nye enheter kan avgi lukt og minimalt med røyk ved første oppstart; dette er normalt. Observer i en eller to sykluser. Hvis vedvarende, kontakt vårt kundeservicesenter for råd).

3. Tørk regelmessig av de indre kammerveggene og utstyrets overflater for å opprettholde renslighet og forbedre glassets gjennomsiktighet. Ikke bruk sure, alkaliske eller andre etsende løsninger for å rengjøre ytre overflater.

4. Når utstyret ikke skal brukes i lengre perioder, koble fra strømledningen for å unngå potensielle farer. I tillegg, bruk enheten med jevne mellomrom (vanligvis kvartalsvis) under normale forhold i 2-3 dager for å fjerne fuktighet fra elektriske komponenter og forhindre skade på relaterte enheter.
